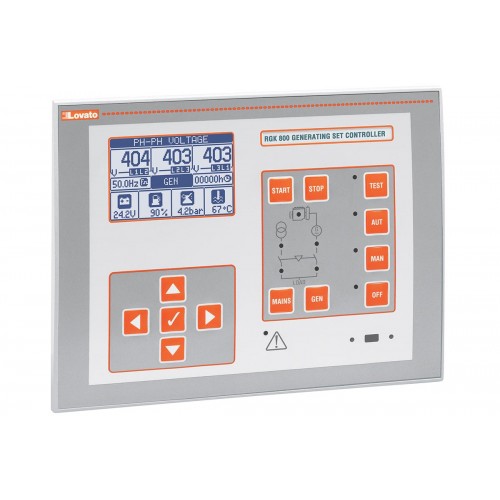

Контроллер Lovato RGK800

Контроллер RGK800 был спроектирован с учетом всех последних достижений науки и техники для применения на генераторных установках с функцией контроля напряжения в сети электроснабжения. Устройство имеет компактные размеры и совмещает в себе современный дизайн с удобством монтажа и возможностью подключения модулей расширения серии EXP. Графический ЖК-дисплей обладает понятным и интуитивным интерфейсом.

Схема элементов управления контролера Lovato RGK800

Основные характеристики

• управление ДГУ с функцией автоматического управления переключением СЕТЬ/ДГУ
• графический ЖК-дисплей разрешением 128х80 пикс., с подсветкой, с 4-мя уровнями серого цвета
• 13 функциональных кнопок и кнопок настройки
• встроенный зуммер (отключаемый);
• 10 светодиодных индикаторов для отображения режима работы и технического состояния ДГУ
• многоязычный (включая русский язык) интерфейс управления
• шина расширения с 3-мя разъмами для подключения модулей расширения серии EXP
• интерфейс связи RS232, RS485, USB, Ethernet, Profibus, GSM/GPRS
• дополнительные дискретные входы/выходы, статические или релейные выходы
• аналоговые входы/выходы для датчика температуры PT100, тока, напряжения
• расширенные программируемые функции для входов/выходов
• управление 4-мя альтернативными настройками, выбор которых осуществляется с помощью переключателя
• встроенная в ПЛК (Программируемый Логический Контроллер) логика с пороговыми значениями, счетчиками, аварийной сигнализацией и тех. состояниями
• аварийная сигнализация полностью настраиваемая пользователем
• высокая точность измерений TRMS
• вход измерения напряжения сети "3 фазы + нейтраль"
• вход измерения напряжения генератора ДГУ "3 фазы + нейтраль"
• вход измерения токов нагрузки "3 фазы + нейтраль или земля"
• электропитание от аккумуляторной батареи 12-24 В пост. тока
• внешний оптический вход для программирования: гальванически развязанный, высокоскоростной, IP65, совместимый с USB и WiFi
• 4 аналоговых входа для подключения резитивных датчиков:
• давления масла
• температуры охлаждающей жидкости
• уровня топлива в баке
• программируемый
• 9 дискретных входов:
• 8 программируемых, отрицательных
• 1 для кнопки экстренного останова, положительный
• 10 дискретных выходов:
• 6 защищенных положительных статических выходов
• 3 релейных выхода
• 1 импульсный статический выход
• вход pick-up и W для считывания частоты вращения двигателя
• интерфейс CAN (J.1939) для двигателей с ЭБУ
• часы реального времени с энергосберегающим режимом
• память на 250 событий
• поддержка внешних аварийных сигналов и внешних устройств.

Комплектация: упаковка, крепёж, паспорт, контроллер
