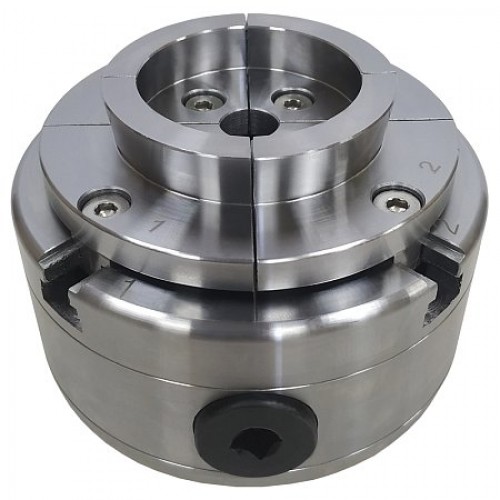

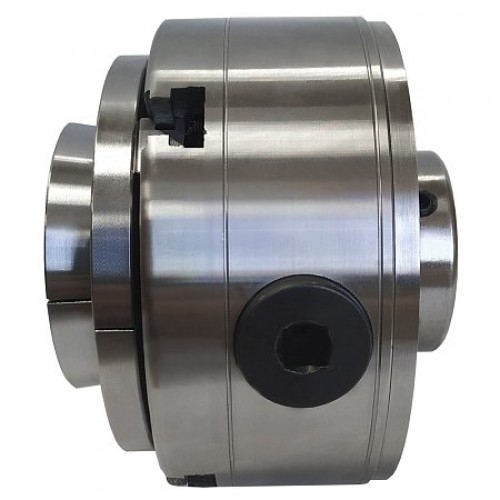

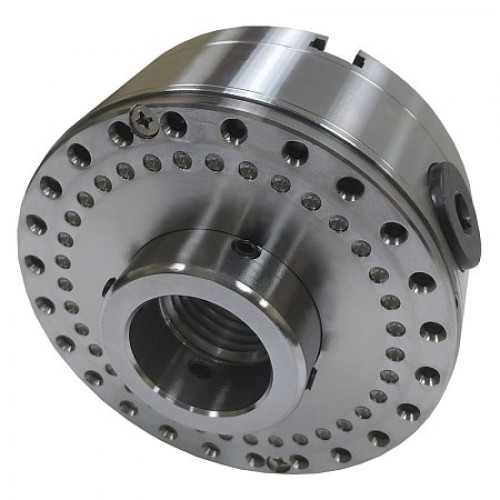

Четырехкулачковый патрон BELMASH LC115A предназначен для деревообрабатывающих токарных станков с резьбой шпинделя передней бабки M33*3,5.
Применяется для закрепления различных заготовок из дерева, имеющих сечение прямоугольной или несимметричной формы.
Характеристики наборных кулачков:
Комплект кулачков – для чистовой обработки (установлен на патрон)
Диаметр зажимаемой заготовки, мм: 50?76
Диаметр разжимаемой заготовки, мм: 65?91
Масса патрона с базовыми кулачками - 3,1 кг
Комплект кулачков – для черновой обработки
Диаметр зажимаемой заготовки, мм: 95?120
Диаметр разжимаемой заготовки, мм: 111?136
Комплект кулачков – для черновой обработки на разжим и чистовой на зажим
Диаметр зажимаемой заготовки, мм: 10?41 (чистовая обработка)
Диаметр разжимаемой заготовки, мм: 32?65 (черновая обработка)
Комплект кулачков – для черновой обработки (двухуровневый)
Диаметр зажимаемой заготовки, мм: 2?35
Диаметр разжимаемой заготовки, мм:
56?88 (большой)
26?57 (малый)
Планшайба раздвижная
Диаметр зажимаемой заготовки, мм:
46?78 (положение 1)
85?117 (положение 2)
125?152 (положение 3)
162?194 (положение 4)
Диаметр разжимаемой заготовки, мм:
67?99 (положение 1)
106?133 (положение 2)
145?177 (положение 3)
183?216 (положение 4)

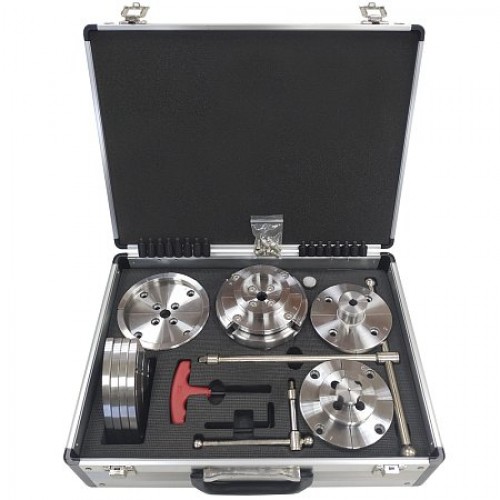

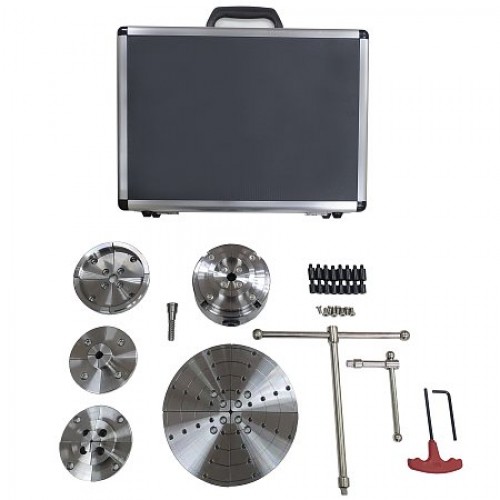

| Патрон четырехкулачковый | 1 |
| Комплект кулачков | 4 |
| Планшайба раздвижная | 1 |
| Вставка винтовая | 1 |
| Комплект фиксаторов | 2 |
| Комплект винтов | 1 |
| Ключ зажимной | 2 |
| Ключ шестигранный | 2 |

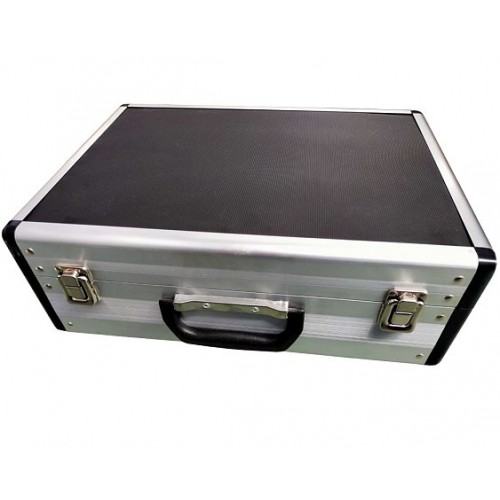

| Кейс для хранения | 1 |
| Инструкция по эксплуатации | 1 |
| Упаковка | 1 |
| Посадка | M33*3,5 | ||||||||||||
| Минимальный диаметр зажимаемой заготовки | 2/10/95/50 мм | ||||||||||||
| Максимальный диаметр зажимаемой заготовки | 35/41/120/76 мм | ||||||||||||
| Минимальный внутренний диаметр заготовки | 26/56/32/111/65 мм | ||||||||||||
| Максимальный внутренний диаметр заготовки | 57/88/65/136/91 мм | ||||||||||||
| Диаметр патрона | 115 мм | ||||||||||||
| Габаритный размер (Д ? Ш ? В) | 356 ? 275 ? 123 мм | ||||||||||||
| Размер упаковки (Д ? Ш ? В) | 398 ? 284 ? 130 мм | ||||||||||||
| Масса нетто | 8,1 кг | ||||||||||||
| Масса брутто | 8,9 кгПрименение | BELMASH WL-350/500EVSM | BELMASH WL-400/600EVSM | BELMASH WL-400/1090EVS | BELMASH WL-350/1100VS | BELMASH WL-550/1050EVSM | BELMASH WL-450/1200EVSM |
